ADC a 16 bit MAX11168
Il più piccolo ADC puro bipolare a ±5 V, 16 bit di Analog Devices

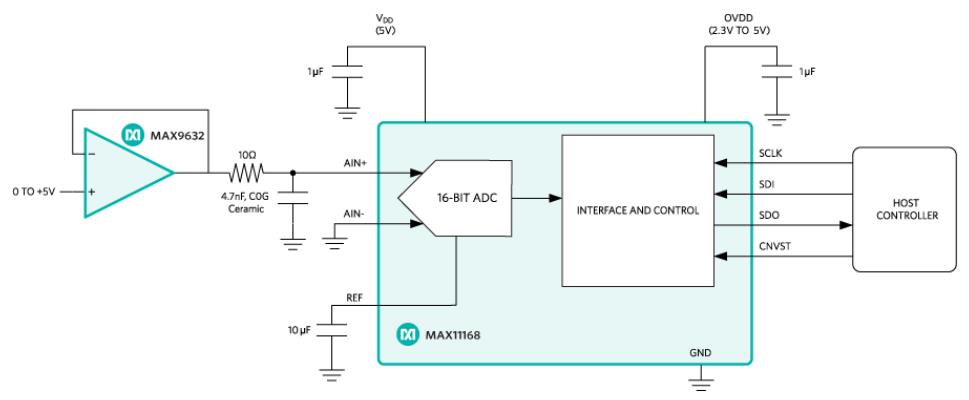

MAX11168 di Analog Devices è un ADC SAR a 16 bit, 500 ksps, che offre eccellenti prestazioni c.a. e c.c. con un intervallo di ingresso bipolare puro, riferimento interno e piccole dimensioni. MAX11168 misura un intervallo di ingresso di ±5 V (10 VP-P) durante il funzionamento da una singola alimentazione di 5 V. La brevettata architettura della pompa di carica consente il campionamento diretto delle fonti ad alta impedenza. MAX11168 integra un riferimento a bassa deriva con buffer interno, risparmiando sul costo e sullo spazio di un riferimento esterno.
Questo ADC raggiunge un SNR di 92,3 dB e THD di -101 dB. MAX11168 garantisce codici senza perdita a 16 bit e INL di ±0,75 LSB (tipico).
MAX11168 comunica tramite un'interfaccia seriale compatibile con SPI a logica di 2,5 V, 3 V, 3,3 V o 5 V. L'interfaccia seriale può essere utilizzata per il collegamento in serie di più ADC per applicazioni multicanale e offre un'opzione con indicatore di occupato per la sincronizzazione semplificato e la temporizzazione del sistema.
MAX11168 è disponibile in un contenitore µMAX® a 10 pin (3 x 5 mm) e specificato nell'intervallo da -40 a +85 °C.
- Alta precisione di c.c./c.a. per migliorare la qualità di misurazione
- Risoluzione a 16 bit senza perdita di codice
- Velocità di throughput di 500 ksps senza ritardo/latenza della pipeline
- SNR di 92,3 dB e THD di -101 dB a 10 kHz
- Rumore riferito all'ingresso di 0,5 LSB RMS
- DNL ±0,2 LSB (tipico) e INL ± 0,75 LSB (tipico)
- L'interfaccia seriale standard in molti settori e il contenitore di piccole dimensioni riducono l'ingombro
- Interfaccia seriale compatibile SPI/QSPI™/MICROWIRE®/DSP
- Contenitore µMAX minuscolo a 10 pin di 3 x 5 mm
- ADC altamente integrato per risparmiare su spazio e costi
- Riferimento interno di ±7 ppm/°C
- Buffer di riferimento interno
- Intervallo di ingresso analogico bipolare a ±5 V
- L'ampio intervallo di alimentazione e la bassa potenza semplificano la progettazione per l'erogazione di potenza
- Alimentazione analogica a 5 V
- Alimentazione digitale da 2,3 V a 5 V
- Consumo energetico di 37,6 mW a 500 ksps
- Modalità spegnimento di 10 µA
MAX11168 ADCs
| Immagine | Codice produttore | Descrizione | N. di ingressi | Tipo di ingresso | Quantità disponibile | Prezzo | ||
|---|---|---|---|---|---|---|---|---|
 |  | MAX11168EUB+ | IC ADC 16BIT SAR 10UMAX | 1 | pseudodifferenziali | 84 - Immediatamente 500 - Scorte di fabbrica | $34.58 | Vedi i dettagli |
