Sistema di controllo e acquisizione dati EV-HT-200CDAQ1

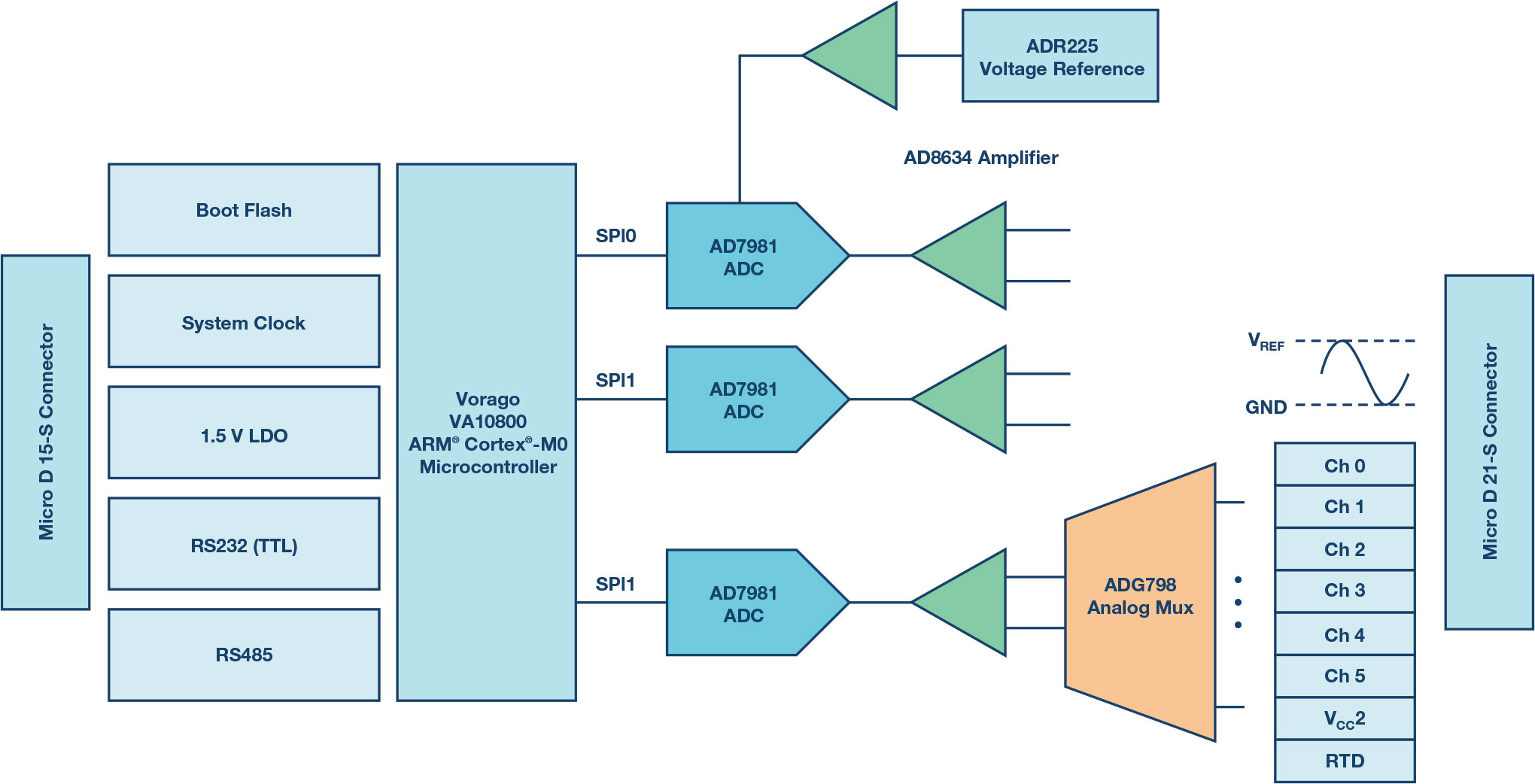

EV-HT-200CDAQ1 di ADI si basa sul progetto di riferimento front-end analogico CN0365. Basato sul convertitore SAR analogico-digitale AD7981, questo progetto di riferimento illustra un sistema a piena funzionalità con due canali campionati simultaneamente ad alta velocità insieme a otto canali multiplati aggiuntivi. Il front-end analogico è collegato al microcontroller VA10800 di VORAGO Technologies basato su Arm Cortex-M0 tramite porte per interfaccia periferica seriale (SPI). I dati possono essere elaborati localmente o trasmessi tramite un UART o un'interfaccia di comunicazioni RS-485 opzionale. Altri componenti di supporto su scheda includono memoria, clock, alimentazione e componenti passivi. Oltre all'hardware, è fornito firmware open-source per il progetto utilizzando FreeRTOS con driver ottimizzati e un protocollo di acquisizione dati con diversi modalità di funzionamento. Il software PC open-source incluso consente agli utenti di collegarsi alla scheda tramite UART per controllare le modalità di acquisizione, visualizzare e registrare i dati ed eseguire l'analisi del segnale. Questa piattaforma è idonea per la progettazione di riferimento, la prototipazione rapida (es. nuove tecniche di rilevamento) e per i test in laboratorio di sistemi con strumentazione per alte temperature.

AD7981 è un registro ad approssimazioni successive (SAR) a 16 bit, convertitore analogico/digitale (ADC) PulSAR® progettato per il funzionamento ad alta temperatura. Questo ADC supporta frequenze di campionamento fino a 600 ksps, pur mantenendo un basso consumo da un singolo alimentatore, V_DD. È un ADC SAR a throughput veloce, alta precisione, per alte temperature, confezionato in un fattore di forma compatto con un SPI versatile. AD7981 è disponibile in un contenitore a 10 mini-conduttori, di profilo ribassato (MSOP) con funzionamento specificato da -55 a +175 °C e in un contenitore piatto ceramico a 10 conduttori (FLATPACK) con funzionamento specificato da -55 a +210 °C.
