DAC e ADC RF AD9081 MxFE®

MxFE di ADI integra più core di conversione dati RF da 28 nm e include blocchi DSP configurabili che rendono il dispositivo una soluzione efficace per vari casi d'uso. La larghezza di banda del canale istantanea fino a 2,4 GHz offre la flessibilità di selezionare le bande di interesse o elaborare una frequenza molto ampia. I blocchi di elaborazione DSP possono filtrare e selezionare le bande di frequenza desiderate. L'elaborazione di quantità così elevate di dati richiede la capacità di convertire facilmente utilizzando lo standard di interfaccia JESD204 e l'interfaccia per FPGA (array di porte programmabili sul campo) standard. Le caratteristiche di facilità d'uso includono una suite completa di software di interfaccia programmabile per applicazioni, che consente di configurare rapidamente il dispositivo MxFE. Un PLL clock su chip (moltiplicatore) consente all'utente di selezionare un riferimento di clock a bassa frequenza per un costo complessivo dei componenti inferiore. Sono necessari solo due alimentatori di tensione per semplificare la soluzione di gestione della potenza.

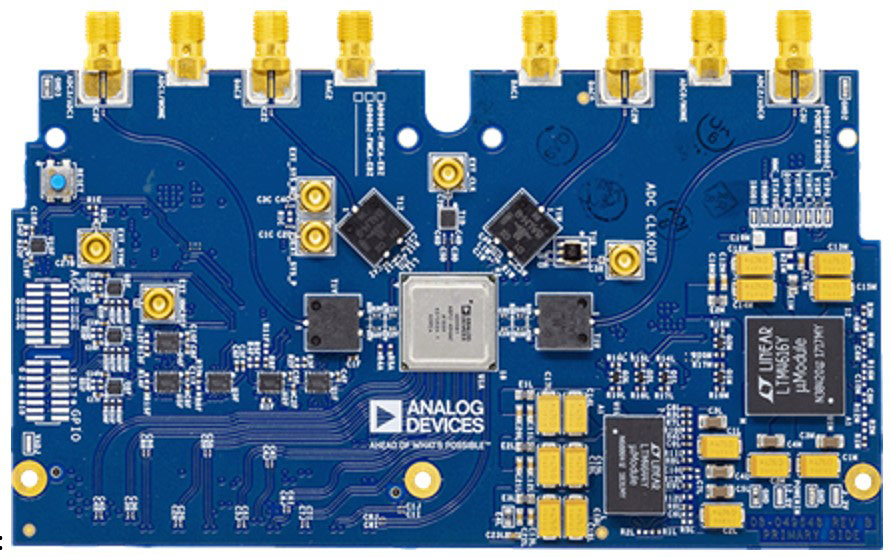

La scheda di valutazione AD9081-FMCA-EBZ include tutti i circuiti di supporto necessari per far funzionare AD9081 in varie modalità e configurazioni. Viene inoltre descritto il software applicativo utilizzato per l'interfaccia con il dispositivo. La scheda di valutazione AD9081-FMCA-EBZ si connette a ADS9-V2EBZ di Analog Devices per la valutazione con il software ACE. Le schede possono anche interfacciarsi con le schede di sviluppo FPGA di Xilinx® o Intel® disponibili in commercio. Le informazioni sull'utilizzo di queste piattaforme per la valutazione di AD9081 sono disponibili nella sezione "Utilizzo di AD-FMC-SDCARD" del Manuale dell'utente.

Caratteristiche

• 2,4 GHz di larghezza di banda del canale per convertitore di dati consente sistemi con ampia larghezza di banda del segnale e fornisce una quantità significativa di riduzione di dimensioni, peso e potenza (SWaP)
• Consente architetture di conversione RF diretta per sistemi RF inferiori a 8 GHz
• L'elaborazione dei segnali digitali su chip consente la scalabilità per soddisfare le esigenze specifiche del mercato per prodotti a prova di futuro

Applicazioni

• Aerospazio e difesa: radar a schiera di fase, radar di prevenzione delle collisioni, missili e droni di consegna
• Comunicazioni: imaging mmW per la sicurezza degli aeroporti, degli stadi e degli edifici
• Strumentazione: spettroscopia a raggi X, ispezione alimentare e farmaceutica
